to RL1L:
Это уже из области эзотерики… Еще не видя последнего поста, решил для себя, что буду делать ИМЕННО несколько разных сменных катушек и ИМЕННО с использованием шприцев! Открываю форум, чтобы еще раз посмотреть фото, читаю ваш пост и «выпадаю в осадок»! Чудны дела твои, Господи…!

Вот фото катушки на шприце. Катушка намотана проводом ПЭВ-2 диаметром 0.5 мм и числом витков 15., сверху термоусадочная трубка.

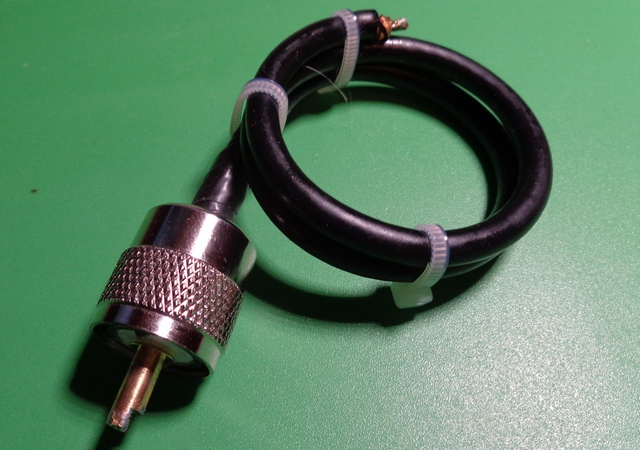

GE Анатолий! А вот такая катушка (с обратным витком) из RG-58 имеет право на жизнь для
самодельного ГИРа? Конец центральной жилы переходит на экран и экраном возвращается на разь``ём.
Индуктивность можно подобрать любую. Эта, из двух витков получилась 7мкГн. Подкупает простота
изготовления…

Любая катушка имеет право на жизнь. Но мне кажется было бы по лучше, если оплетку на конце кабеля ни куда не подключать, а центральную жилу подключить к оплетке на том участке кабеля, который возвращается к разъему.

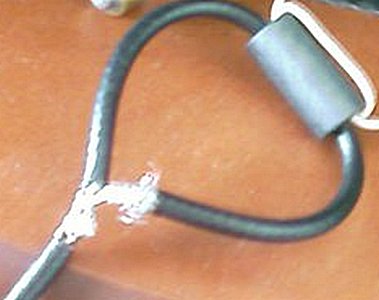

Судя по всему имеется в виду вот такая известная катушка (петля связи), но из нескольких витков. Она первая и пришла на ум. Только оболочку кабеля и оплётку хотел удалить совсем, оставив 1 см. оплетки у разъёма для подпаивания центральной жилы. Вариант катушки "с обратным витком" скрутил просто для эксперимента, из завалявшегося обрезка фидера с разъёмом.

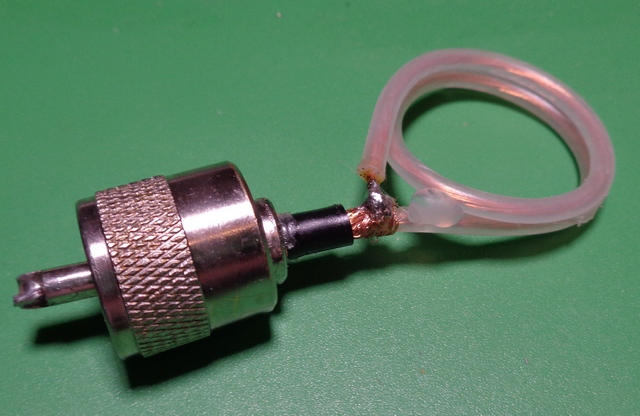

Вариант "А" (совсем просто)

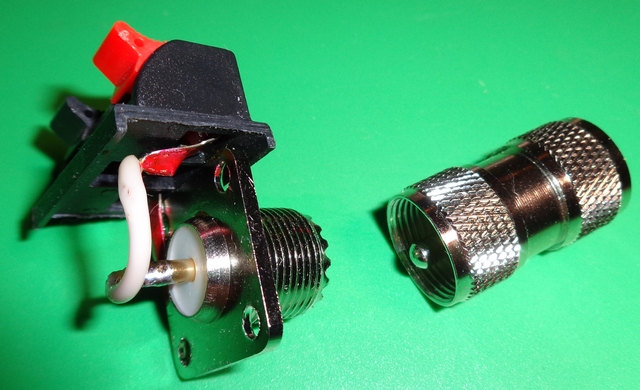

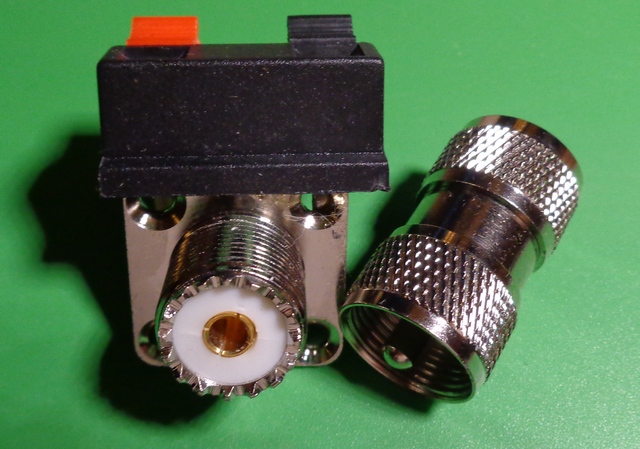

Вариант "Б" для сменных катушек (чуть более эстетичный)

Да с зажимной колодкой получается более универсальней.

Анатолий, мысль может и бредовая, сильно не пинайте …. А нельзя-ли принцип работы ГИРа (но уже с учетом определения резонанса АКТИВНЫХ цепей) и сам самодельный прибор использовать при поиске источника промышленных ВЧ помех на наших р/л частотах? Ну скажем, для примера, висит местная локальная помеха на 14020 мГц. Выставляем на приборе (анализаторе) эту частоту, а потом «обнюхиваем» катушкой различные аппаратные блоки, устройства, развешанные в щитовых, по стенам дома, и ищем, какой блок или устройство «откликнется» резонансом на 14020.
Что-нибудь из этого выйдет?

Применение для поиска источника помех антенного анализатора будет проблематично. Антенный анализатор в своем составе имеет свой генератор и измерения проводятся путем подачи сигнала этого генератора на резистивный мост, с одного входа, на другой вход подключена измеряемая антенна, а с третьей стороны моста сигнал снимается на детектор, поэтом при подносе к источнику помех катушки на вход моста будут воздействовать два сигнала и в результате их взаимодействия между собой будут возникать комбинации частот и АА будет "брехать". Для поиска источника помех лучше применить волномер. Он из себя представляет колебательный контур и детектор и когда подносишь катушку волномера к источнику помех, затем перестраивая колебательный контур находим на какой частоте максимальные показания микроамперметра. В интернете много схем и все они простейшие, т.е. колебательный контур, диод и стрелочный прибор. Напряжение питания для волномера ненужно, он берет его от источника помех.
Второй способ это использование приемника с широкополосной антенной, которая из себя представляет последовательно соединенные резистор на 50 ом и небольшую кольцевую антенну (одновитковая катушка диаметром 10-15 см ). Подносим антенну к источнику помех, а на приемнике перестраиваем частоту и ищем на какой частоте помеха.
