Yagi 70cm

[R1TX - Алексей]

Решил сделать большую яги. Только вот незадача. В Новгороде нет стрежней 6мм на элементы. Объездил метизы на Спб и на ломоносова там люминием совсем туго - нету ничего. Может кто еще какую точку посоветует?

[RA1ALS - Странник]

Ну, если Спб в тексте - это Санкт-Петербург, то метровые трубки и стержни 6мм., как алюминиевые, так и латунные, почти всегда есть в Максидоме на Московском проспекте. Там же видел латунные четырехгранные стержни сечением 5мм. Или Спб это что-то ваше, местное?

[R1TX - Алексей]

Да СПБ это наша большая Санкт-Петербургская
Нету в городе стержней 6мм ни Д16 ни АД, но заказы принимают так-что будем заказывать кому надо пишите.

[RL1L - Анатолий]

Всех приветствую!
А почему стержни? Трубки наверное по легче будут. Александр прав в Максидоме много разных труб и стержней и круглого и квадратного сечения. Можно и на траверсу и на элементы.
Интересно узнать какой способ крепления элементов к траверсе будете применять?

[R1TX - Алексей]

Обычный способ из клипс для водопроводных труб и полиамидных кабельных стяжек. Двойка с таким бумом стоит нормально с зимы. Потом маленьким шурупчиком фиксирую клипсу и все. Антенны DK7ZB.

[RA1ALS - Странник]

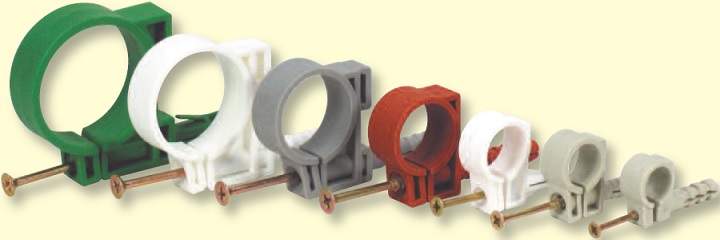

Тоже долго пользовался этой технологией. Последнее время от стяжек и клипс отказался (китайские лопаются на морозе) Использую пластиковые хомуты нужного диаметра. Они ни разу не подводили. Дюбель под шуруп просто срезаю. Если бум из ПВХ трубы, то хомуты крепления элементов (после заворачивания самореза) на стыке с бумом дополнительно обрабатываю из пистолета термоклеем.


[R1TX - Алексей]

Хорошо, а куда крепятся элементы?

[RA1ALS - Странник]

Центр трубки (элемента) вставляется в хомут. Сам хомут, после отрезания дюбеля получает ровную, вытянутую площадку. Этой площадкой хомут крепим на бум. Заворачивая саморез или винт, одновременно фиксируем элемент в хомуте, а хомут на буме. Получаем желаемое: площадка хомута направлена и зафиксирована вдоль бума, а элемент - поперек бума. Если ширина бума позволяет, лучше использовать 2 хомута сразу, прижав их боками друг к другу. Так надежнее. Хотя лёгкие алюминиевые трубки УКВ-ешных размеров и в одном хомуте фиксируются прочно. Если диаметр элемента оказывается равным диаметру хомута или меньше его, центр элемента можно "утолщить" несколькими витками изоленты или вставить в хомут резиновый уплотнитель. Главное, чтобы при затягивании хомута, элемент в нем сидел прочно и не болтался.

[RA1ALS - Странник]

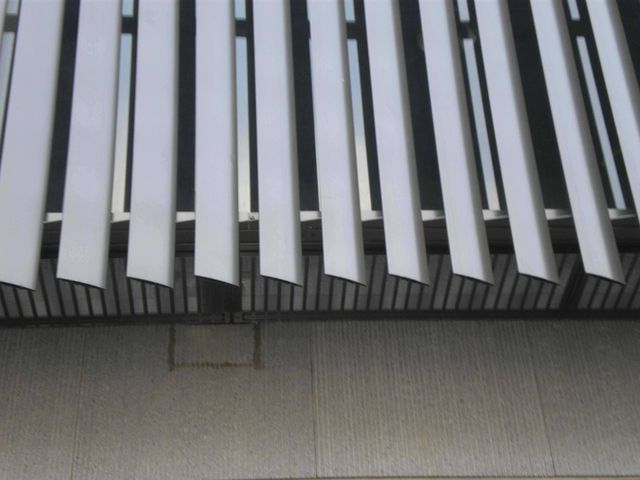

GD Алексей. Если вопрос с трубками для УКВ антенны "без крови" решить не получается, есть выход. Неплохой заменой трубкам могут послужить алюминиевые ламели для жалюзи. Они ничего практически не весят, легко режутся, сверлятся, легко крепятся на бум. Гибкие, прочные, за счет окраски долго не корродируют (хотя есть и чистые, из голого алюминия). Продаются и отдельными ламелями, и в виде готовых жалюзи в любом магазине. У нас в Питере готовые жалюзи размером 1х1.5м. можно купить за 350-400 рублей. Если разобрать, хоть 50-элементный волновой канал на УКВ делай!


[RA1ALS - Странник]

p.s.

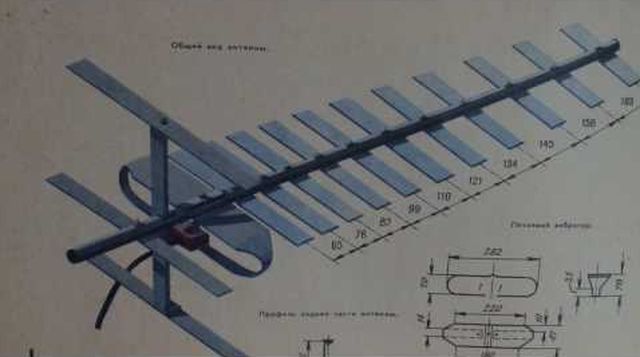

Сообразительные Китаёзы из такого материала давно делают ТВ ДМВ антенны...
